Direnç İmalatı Nedir ?

Direnç, bir devre elemanıdır ve elektrik akımının akışını kısıtlayan bir özelliğe sahiptir. Direnç, devre elemanları arasında en temel ve yaygın olanlardan biridir.

Dirençler, birkaç farklı malzemeden yapılmış olabilirler. Karbon, metal film ve tel dirençler en yaygın kullanılan malzemelerdir. Dirençler, belirli bir direnç değeri ile karakterizedir ve ohm (Ω) birimi ile ölçülür.

Dirençler, farklı tiplerde ve boyutlarda gelirler. Bazı dirençler sabit değerliyken, diğerleri ayarlanabilir değerlidir. Ayarlanabilir dirençler, genellikle potansiyometreler olarak adlandırılır ve bir devredeki direnç değerini ayarlamak için kullanılır.

Dirençler, birçok farklı uygulamada kullanılır. Elektronik devrelerde, dirençler genellikle sinyal işleme ve güç yönetimi için kullanılır.

Direnç, bir elektronik devrede elektrik akımını sınırlanmasında veya düzenlenmesinde, sinyal seviyelerini ayarlanmasında, gerilim bölünmesinde vb. birçok uygulamada kullanılan pasif bir elektronik devre elemanıdır. Hemen hemen tüm elektronik devrelerde ve elektrik şebekelerinde bulunabilir.

Direncin birimi ohm olarak ölçülür ve sembolü “Ω” ile gösterilir. Direnç kısaca “R” harfi ile sembolize edilir.

Direnç üzerinden akan akımın değeri terminal uçları arasındaki gerilim farkı ile doğru orantılıdır. Bu oran Ohm Yasası ile açıklanır. Ohm yasası kolayca anlatılmak istenirse

Devre tasarımı yapılırken belirli bir direnç değerine ulaşmak için çeşitli değerle sahip dirençler birleştirilebilir. Elektronik devrelerde dirençler devreye seri veya paralel bağlanır.
Seri bağlı dirençlerin bağlanım şekli ve eşdeğer direncinin hesaplanması;

Paralel bağlı dirençlerin bağlanım şekli ve eşdeğer direncinin hesaplanması;

Birçok farklı direnç çeşidi bulunmaktadır. Dirençler; sabit değerli dirençler, değişken değerli dirençler ve fiziksel etkilere bağlı değişen dirençler olarak üçe ayrılabilir.

Sabit değerli dirençler tanımlı bir değere sahiptirler ve değiştirilemezler. Sabit dirençler en yaygın olarak kullanılan dirençlerdir ve en çok kullanılan elektronik elemanlarından birisidir.

Değişken değerli dirençler, direnç değerinin ayarlanabildiği bir dirençtir. Değişken değerli dirençlere örnek olarak potansiyometre, reosta ve trimpot örnek olarak verilebilir.

Fiziksel etkilere bağlı olan dirençlerin değeri ise direncin türüne göre direnç değerinin belirli etkilere bağlı olarak değişiklik gösterdiği dirençlerdir. Bu dirençlere ise örnek olarak; termistör dirençler, foto dirençler, varistör dirençler vb. örnek olarak verilebilir.

Termistör dirençler sıcaklığa duyarlı bir dirençtir ve genellikle bir sıcaklık sensörü olarak kullanılırlar. Sıcaklık arttıkça direnç değeri azalan termistör dirençlere NTC, sıcaklık arttıkça direnç değeri artan termistör dirençlere ise PTC denir.

Foto direnç, adından da anlaşılacağı üzere ışığa bağlı olarak değeri değişen dirençlerdir. Karanlıktaki direnç değeri 1M ohm’ a kadar yükselen foto dirençlerin aydınlıktaki direnç değeri ise birkaç ohm’a kadar düşebilir.

Varistör dirençler ise üzerine düşen gerilim değerine göre bağlı olarak direnç değeri değişen devre elemanlarıdır. Varistör direncin üzerine düşen gerilim değeri arttığında, direncin değeri azalmaktadır.

Güç Dirençleri (wattlı dirençler) sanayide çeşitli uygulama alanlarında (yol verme dirençleri, dinamik frenleme dirençleri, test  yükleme dirençleri, deşarj dirençleri) kullanılmaktadır. Temel işlevleri sistem üzerindeki akımı düzenlemektir:

Dirençler tabii soğuma esasına göre dizayn edilmiştir. Dirençlerin kullanıldığı mekanlar, doğal ısı taşınımı ile dirençlerin üzerindeki ısıyı atabilmeleri için havanın vantilasyonuna uygun olmalıdır.

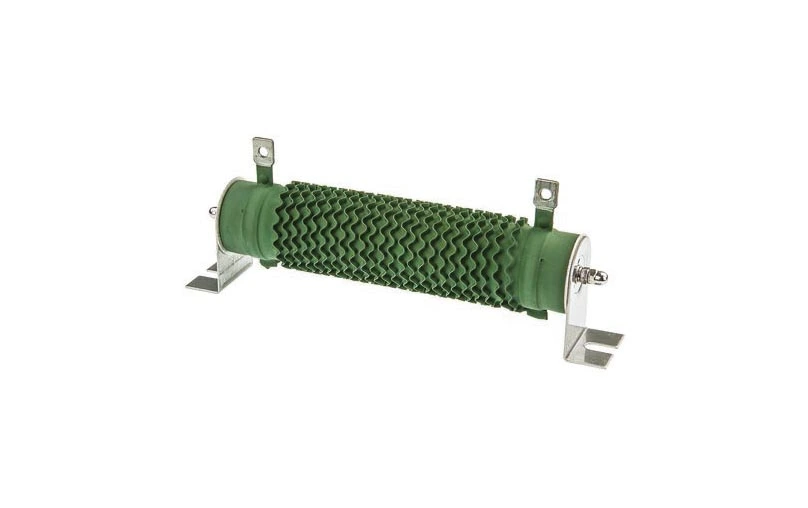

Direnç telleri boru şeklinde seramik veya porselen bir karkas üzerine sarılmaktadır.Direnç tellerinin üzeri yüksek sıcaklığa dayanıklı (400°C-500°C) ve ısı iletim katsayısı yüksek özel bir çimento ile kaplanmıştır. Bu kaplama malzemesinin amacı elektrik yalıtımı değil sadece direnç yükte iken ısınan tellerin hareket ederek kısa devre olmasını engellemektir.

Standart üretim programımız sabit veya ayarlı, yuvarlak veya yassı, soğutuculu, non-inductive, soket çıkışlı, kademeli, mekanik montaj ayaklı ve kutulu dirençlerden oluşmaktadır.

Standart Direnç Wattları	Direnç
	Boy (L)	Çap (Ø)
20-25W Direnç	L 60 mm	Ø 16 mm
30-40W Direnç	L 60 mm	Ø 16 mm
50-60W Direnç	L 90 mm	Ø 20 mm
75 W Direnç	L 120 mm	Ø 25 mm
100W Direnç	L 170 mm	Ø 25 mm
150W Direnç	L 170 mm	Ø 30 mm
200W Direnç	L 240 mm	Ø 30 mm
250W Direnç	L 240 mm	Ø 36 mm
300W Direnç	L 300 mm	Ø 36 mm
400W Direnç	L 350 mm	Ø 40 mm
500W Direnç	L 500 mm	Ø 50 mm
600W Direnç	L 500 mm	Ø 55 mm
750W Direnç	L 500 mm	Ø 65 mm
1000 W Direnç	L 500 mm	Ø 85 mm
